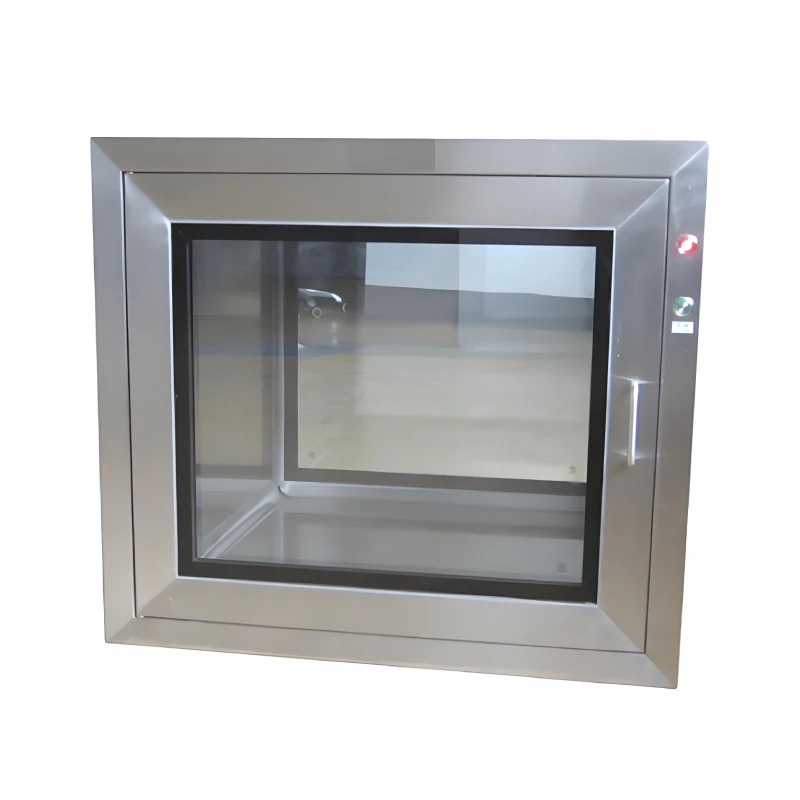

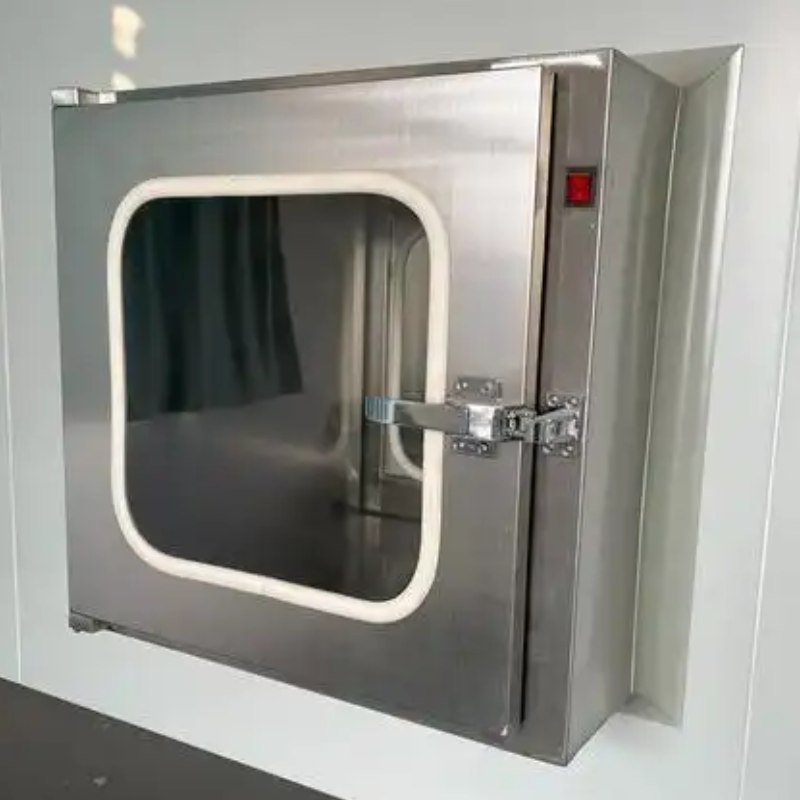

Статическая коробка прохода

1. Обзор продукта

Статическая проходная коробка, также известная как статическое переносное окно, представляет собой устройство для передачи материалов, установленное между чистыми и нечистыми зонами или между зонами различных уровней чистоты. В отличие от динамических проходящих коробок, которые включают вентиляторы и фильтры, статический проходящий коробок не содержит устройств с питанием и полагается исключительно на физическую изоляцию и механизмы взаимного блокирования для обеспечения безопасной передачи материала между областями с различными уровнями чистоты.

Static Pass Box предлагает преимущества, включая простую структуру, низкую стоимость, простое обслуживание и безшумную работу. Это фундаментальное устройство передачи материалов для чистых комнат и широко используется в фармацевтической, биологической лаборатории, производстве электроники и пищевой промышленности.

2. Принцип работы

Принцип работы Static Pass Box основан на двух основных механизмах: физической изоляции и контроля блокировки.

Во-первых, физическая изоляция. Корпус коробки физически отделяет две области с разными уровнями чистоты. Обе двери остаются закрытыми в нормальных условиях, образуя физический барьер, который препятствует прямому обмену воздухом между двумя сторонами.

Во-вторых, защита блокировки. Между двумя дверями устанавливается блокировочное устройство. Когда одна дверь открывается, противоположная дверь автоматически закрывается и не может быть открыта. Эта конструкция гарантирует, что только одна дверь может быть открыта в любое время, эффективно предотвращая перекрестное загрязнение через воздушный поток.

В-третьих, процесс передачи материалов. Оператор на стороне с низкой чистотой открывает наружную дверь, размещает материал внутри камеры и закрывает наружную дверь. Затем блокировка освобождает замок на противоположной двери. Оператор на стороне с высокой чистотой открывает внутреннюю дверь, удаляет материал и закрывает внутреннюю дверь, завершая один полный цикл передачи.

В-четвертых, обслуживание пломбы. Когда обе двери закрыты, уплотнительное устройство проходной коробки обеспечивает воздухонепроницаемость между корпусом и дверями, поддерживая стабильную разницу давления между двумя сторонами.

3. Структура продукта и компоненты

Static Pass Box состоит из следующих основных компонентов:

Корпус: Изготовлен из высококачественного листа из нержавеющей стали или холодокатанного листа из стали, с щеткой или покрытым отделением. Внутренняя поверхность гладкая и плоская для легкой очистки. Структура корпуса надежна с хорошими герметическими свойствами.

Двери: обычно двухслойные загартированные стеклянные двери или двери из нержавеющей стали с прозрачными окнами для наблюдения за содержанием. Двери соединяются с корпусом через шарниры для плавного открытия и закрытия.

Устройство интерблокировки: включает в себя механическую интерблокировку и электронную интерблокировку. Механическая блокировка использует механические связки для достижения блокировки дверей без питания. Электронная блокировка использует электромагнитные замки и схемы управления, требующие питания, предлагая большую надежность и безопасность.

Устройство уплотнения: уплотнения с высокой эластичностью или магнитные уплотнительные полосы, установленные на краях двери, чтобы обеспечить воздухонепроницаемость при закрытии дверей.

Рабочая поверхность: внутренняя нижняя поверхность является плоской рабочей поверхностью, обычно изготовленной из нержавеющей стали для износостойкости и легкой очистки. Некоторые модели могут быть оснащены роликами без привода для передачи более тяжелых предметов.

Ручка: ручки из нержавеющей стали, установленные на дверях, отвечающие требованиям гигиены чистой комнаты и обеспечивающие простую эксплуатацию.

Индикаторы: Модели электронных блокировок обычно оснащены индикаторами состояния, показывающими состояние открытой/закрытой двери и состояние блокировки.

Некоторые модели издают звуковую сигнализацию, когда дверь остается открытой в течение длительного периода времени, напоминая операторам закрывать дверь.

Панель управления: электронные модели блокировки оснащены простой панелей управления для управления логикой блокировки и настройками сигнализации.

4. Особенности и преимущества

Во-первых, простая структура. Статическая коробка не содержит сложных компонентов, таких как вентиляторы или фильтры. Структура проста и надежна с низким уровнем сбоев.

Во-вторых, экономическая эффективность. Без систем питания или фильтрации затраты на производство и обслуживание статических проходных ящиков значительно ниже, чем динамических проходных ящиков, что делает их подходящими для проектов с ограниченным бюджетом.

В-третьих, безшумная работа. Статическая коробка не имеет движущихся механических частей во время работы, что приводит к полностью тихой работе, подходящей для чувствительных к шуму лабораторий и медицинских учреждений.

В-четвертых, простое обслуживание. Ежедневное обслуживание ограничивается чисткой внутренних и внешних поверхностей и проверкой герметических уплотнений. Не требуется замена фильтра или обслуживание вентилятора, что приводит к низкой нагрузке на обслуживание.

В-пятых, гибкая установка. Статические коробки прохода легкие и компактные, что делает установку простой. Они могут быть установлены на различные типы стен, включая стены сэндвич-панелей, кирпичные стены и гипсокартоны.

В-шестых, энергоэффективность. Статические коробки не требуют электроэнергии, кроме электронной блокировки (которая потребляет минимальное количество электроэнергии). Это соответствует требованиям энергоэффективности.

В-седьмых, безопасный и надежный. Устройство блокировки обеспечивает, что обе двери не могут быть открыты одновременно, эффективно предотвращая перекрестное загрязнение. Модели электронной блокировки также оснащены защитой от отключения, где все двери автоматически закрываются при потере электроэнергии.

Восьмой, высоко настраиваемый. Размеры, материалы, тип блокировки, стиль двери и другие функции могут быть настроены в соответствии с требованиями клиента для соответствия различным сценариям применения.

5. Технические характеристики (стандарт)

Материал корпуса: нержавеющая сталь 304 или нержавеющая сталь 316L, или холодокатанный стальный лист с порошковым покрытием

Материал двери: дверь из нержавеющей стали или двухслойная загартированная стеклянная дверь (с окном для просмотра)

Толщина стекла окна: от 4 до 5 миллиметров закаленного стекла

Тип блокировки: Механическая блокировка или электронная блокировка

Питание: Механическая блокировка не требует электроэнергии; электронная блокировка требует AC220V 50Hz

Стандартные размеры (ширина × глубина × высота): общие размеры включают 400× 400× 400 мм, 500× 500× 500мм, 600× 600× 600 мм, 600× 600× 800мм, 800× 800× 800мм, и нестандартные пользовательские размеры доступны

Рабочая поверхность: плоская пластина из нержавеющей стали или ролики без привода

Уплотнительная уплотнение: Силиконовая уплотнение уплотнение или уплотнение EPDM

Поверхностная отделка: чистая отделка или полированная зеркалом

Рабочая температура: от 0 до 40 градусов по Цельсию

Рабочая влажность: менее 95% относительной влажности

Метод установки: Встановка стены

6. Классификация продукции

По типу блокировки: Механическая блокировка Статическая коробка прохода использует чисто механическую структуру для блокировки, не требует электроэнергии, подходит для мест без источника питания или чувствительной к электромагнитным помехам. Электронная блокировка Статическая коробка прохода использует электромагнитные замки и контроллеры для взаимного блокирования, предлагает быстрый ответ, высокую надежность и функции сигнализации, подходящие для применений, соответствующих GMP.

По типу двери: Статическая коробка двери из нержавеющей стали имеет конструкцию двери из нержавеющей стали, прочную и прочную, подходящую для высокочастотного использования. Стеклянная дверь Статическая коробка прохода имеет двухслойную конструкцию загартированной стеклянной двери, высокую прозрачность для легкого просмотра содержимого, подходящую для приложений, требующих видимости в режиме реального времени.

По материалу: Статическая коробка из нержавеющей стали, изготовленная полностью из нержавеющей стали 304 или 316L, высоко устойчивая к коррозии, подходящая для фармацевтических и биологических лабораторий. Углеродная сталь с порошковым покрытием Статическая коробка прохода из холодокатанной стали с порошковым покрытием, более низкая стоимость, подходящая для общих промышленных сред.

По методу установки: Стандартная встроенная статическая коробка прохода установлена вплоть в стену, на уровне с поверхностью стены. Стенная статическая проходная коробка, закрепленная к поверхности стены через фланц, подходит для тонких стен или мест, где большие отверстия не могут быть сделаны.

По приложению: Стандартная Static Pass Box обеспечивает только основные функции передачи и блокировки. UV Static Pass Box имеет встроенную ультрафиолетовую стерилизационную лампу для первоначальной дезинфекции поверхности предметов. Clean Static Pass Box имеет специально обработанный интерьер с гладкими поверхностями без мертвых углов, подходящими для более высоких требований к чистоте.

7. Области применения

Статические коробки широко используются в различных местах с определенными требованиями к чистоте, но без необходимости в сложных функциях очистки.

Фармацевтическая промышленность: Используется для передачи материалов в мастерских по производству нестерильных лекарств, мастерских по производству API, мастерских по упаковке и между складами и производственными зонами. Статические коробки пропуска подходят для передачи материалов между чистыми зонами класса C и класса D и между чистыми и нечистыми зонами.

Биологические лаборатории: Используются для передачи образцов и реагентов в общих биологических лабораториях, лабораториях микробиологии и лабораториях молекулярной биологии. Статические коробки могут использоваться с ультрафиолетовыми стерилизационными лампами для первоначальной дезинфекции поверхности.

Производство электроники: Используется для передачи материалов в мастерских сборки электронных компонентов, мастерских производства ПХД и мастерских сборки точных приборов. Статические коробки предотвращают миграцию пыли и частиц между различными областями.

Больницы и медицинские учреждения: Используются для передачи предметов в общих отделениях, амбулаторных отделениях лечения, центральных отделениях стерильного снабжения и для передачи лекарств между аптеками и медицинскими сестрами.

Переработка пищевых продуктов: Используется для передачи материалов между мастерствами упаковки пищевых продуктов, зонами подготовки сырья и складами готовой продукции, предотвращая вход вредителей и пыли в производственные зоны.

Производство косметики: Используется для передачи материалов между мастерствами по наполнению косметики, мастерствами по упаковке и складами, поддерживая санитарные условия в производственных районах.

Печать и упаковка: Используется для передачи материала в печатных мастерских и ламинирующих мастерских с определенными требованиями к чистоте.

Общая промышленность: Используется для передачи материалов между общими мастерствами и складами в электронике, машиностроении, химической и других отраслях промышленности, уменьшая пыль и чужие вещества, входящие в производственные районы.

Исследовательские учреждения: Используются для передачи образцов, реагентов и инструментов в различных исследовательских лабораториях, уменьшая воздействие входа и выхода персонала на экспериментальные среды.

Центры обработки данных: Используются для передачи оборудования между серверными комнатами и коридорами обслуживания, уменьшая воздействие входа и выхода персонала на среду центра обработки данных.

8. Сравнение с другими коробками

Статическая коробка прохода против динамической коробки прохода: Статическая коробка прохода не имеет вентилятора или фильтра, полагаясь на физическую изоляцию и взаимную блокировку для передачи. Dynamic Pass Box имеет встроенный вентилятор и фильтр с возможностью самоочистки. Static Pass Box предлагает низкую стоимость, без шума и бесплатную эксплуатацию. Dynamic Pass Box имеет более высокую стоимость, некоторый шум и требует регулярной замены фильтра и обслуживания вентилятора. Static Pass Box подходит для более низких требований к чистоте или предметов, не чувствительных к загрязнению. Dynamic Pass Box подходит для асептической передачи между высококачественными чистыми зонами.

Статическая коробка прохода против коробки прохода VHP: коробка прохода VHP обладает способностью стерилизации парного пероксида водорода, достигая скорости убийства Log6. Static Pass Box не имеет возможности стерилизации. VHP Pass Box подходит для асептической передачи с высокой стоимостью и длительным циклом. Static Pass Box подходит для общей чистой передачи предметов с низкой стоимостью и быстрой скоростью передачи.

Static Pass Box vs. UV Pass Box: UV Pass Box добавляет ультрафиолетовую лампу для стерилизации в конструкцию Static Pass Box, обеспечивая дезинфекцию поверхности предметов. Static Pass Box полагается исключительно на физическую изоляцию. UV Pass Box подходит для применений, требующих первоначальной дезинфекции поверхностей предмета. Static Pass Box подходит для применений без требования дезинфекции или когда предметы предварительно дезинфекционированы.

9. Руководство по отбору

Требования к уровню чистоты: выберите соответствующий продукт на основе разницы уровня чистоты между двумя сторонами коробки. Для небольших различий без требования стерильности, Static Pass Box подходит. Для больших различий или требований к стерильности следует выбрать Dynamic Pass Box или VHP Pass Box.

Характеристики предмета: Определите внутренние размеры на основе размера передаваемых предметов. Рассмотрите максимальную длину, ширину и высоту предметов, позволяя соответствующее размещение. Для тяжелых предметов подумайте о выборе роликов без привода.

Частота использования: Для высокочастотного использования рекомендуется электронный тип блокировки для быстрого ответа и высокой надежности. Для низкочастотного использования может быть выбран тип механического блокировки, не требующий электроэнергии и предлагающий более низкую стоимость.

Среда установки: подтвердите тип и толщину стены и выберите встроенную или настенную установку. Для стен сэндвич-панелей подходит стандартная вставленная установка. Для кирпичных или бетонных стен необходимо подготовить монтажные отверстия.

Требования к материалам: Для фармацевтических и биологических лабораторий рекомендуется нержавеющая сталь 304 или 316L. Для общих промышленных сред подходит углеродная сталь с порошковым покрытием.

Бюджетные ограничения: когда бюджет ограничен и требования к чистоте умеренны, Static Pass Box является экономичным и разумным выбором. Электронный тип блокировки дороже, чем механический тип блокировки. Материал из нержавеющей стали дороже, чем материал из углеродной стали.

Требования к соблюдению: фармацевтическая промышленность должна выбрать проходные ящики, которые соответствуют требованиям GMP, обычно требующим сертификатов материалов и отчетов об инспекции завода.

Тип двери: выберите стеклянную дверь, когда требуется просмотр содержимого в режиме реального времени. Выберите дверь из нержавеющей стали, когда требуется высокая долговечность.

10. Установка и обслуживание

Ключевые моменты установки: Вырезайте отверстие в стене в соответствии с внешними размерами коробки. Вставьте корпус коробки прохода в открытие стены, обеспечивая его уровень. Заполните пробелы между корпусом и стеной уплотнительным соединением или уплотнительными уплотнениями для обеспечения уплотнения. Закрепить коробку к стене с помощью монтажных винтов или крепительных фланцев. Для электронного типа блокировки подключите источник питания и заземление. Установите двери и регулируйте шарниры для плавного открытия и закрытия. Испытание функциональности блокировки.

Ежедневное обслуживание: чистите внутренние и внешние поверхности и окна для просмотра ежедневно с помощью ткани без шерсти и соответствующих чистящих средств. Регулярно проверять герметические уплотнения на предмет старения, повреждения или деформации; заменить, если поврежден. Регулярно проверяйте дверные шарниры на свободу и затягивайте винты. Для механического типа блокировки регулярно проверяйте механизм блокировки для плавной работы и применяйте смазочную маслу, если это необходимо. Для электронного типа интерблокировки регулярно проверяйте индикаторы и бузер на правильную работу; тест функции защиты от отключения. Проверьте двери для плавного открытия и закрытия; корректировать, если возникает клейка.

Замена фильтра: Static Pass Box не имеет фильтра, поэтому не требуется обслуживание фильтра.

Устранение неисправностей: Если блокировка не сработает, проверьте, застряла ли механическая связь блокировки или работают ли электромагнитная блокировка электронной блокировки и контроллер должным образом. Если двери не закрываются должным образом, проверьте, деформированы ли герметические уплотнения или свободны шарниры. Если тип электронной блокировки не имеет питания, проверьте подключение к питанию и предотвратитель. Если индикаторы не освещаются, проверьте, повреждены ли лампы или светодиоды. Если сигнал сигнализации непрерывно звучит, проверьте, полностью ли закрыты двери или соответствует ли настройка задержки сигнализации.
